타이밍벨트

우레탄은 기계적 강도, 내마모성, 내유성,내후성 등이 뛰어난 재질로 벨트를 제작, 지금까지는 생각하지 못했던 다양한 분야를 개척해 나가고 있습니다. 또한 벨트를 제작하기 위해 각각의금형이 필요 없기 때문에 고객이요청하는임의 길이의 벨트를 제작하여 공급하고 있습니다. 벨트에 프로파일(ATTACHMENT)를 열융착으로 부착하여 다양한 반송용도의 응용이 가능합니다. 구동벨트나 반송벨트로서 유지보수비용절약, 반송기구의 간소화, 정밀도 향상, 생산성 향상, 작업 환경의 개선에 발군의 기능을 발휘하고 있습니다.

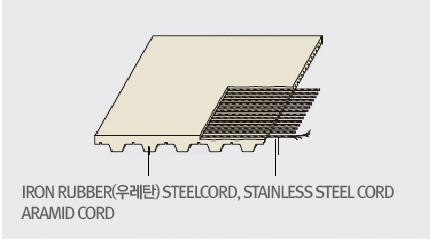

흑고무 벨트와 비교하여 기계적 강도가 3~5배나 더 뛰어난 우레탄과 고장력STEEL CORD(또는 STAINLESS STEEL CORD, ARAMID CORD)를 심선으로 사용하여 일체성형 시키는 독일 BRECO사의 특허 제조법을 사용하고 있습니다. 뛰어난 물성치를 가진 재료와 제조법에 의해 치수의 정밀도가 우수하고, 길이의 제한이 없는 신뢰성 높은 타이밍벨트가 성형 됩니다.

1.길이의 제한이 없기 때문에 고객이 원하는 길이의 제작이 가능 합니다. 임의의 길이의 Endless 타이밍 벨트를 제작 합니다. (Flex Type와 Joint Type이 있습니다.)


2. 타이밍 벨트이기 때문에
- 동기전동, 동기반송이 가능
- 신율이 거의 없음
- 무윤활
- 경량
- 뛰어난 내구성
- 에너지 절약형

3. 프로파일(Attachment)을 벨트 배면에 열융착으로 견고하게 부착이 가능하기 때문에 다양한 반송조건을 부여 할 수 있습니다.

4. 일체성형이 가능하기 때문에
- 치면포 부착 제작이 가능
- 배면포 부착 제작이 가능
- 양면포 부착 제작이 가능

5. 벨트의 재질이 우레탄이기 때문에
- 내 마모성이 뛰어나고 흑고무벨트에서 발생하는 검은 분진이 발생하지 않음
- 기계적 강도가 뛰어나고 강함
- 곰팡이방지, 항균재질 (일본 식품 위생법 합격) 로 제작한 벨트가 가능
- 기름, 약품사양 등의 조건에서도 사용이 가능
- 넓은 온도 범위에서 사용가능
- 뛰어난 내오존성

[F] FLEX TYPE

고장력 STEEL CORD를 끊임없이 나선형형태로 매설하여, 우레탄을 일체성형한 ENDLESS TIMING BELT 입니다.
기계의 축간 길이에 맞추어 임의의 길이로 일체성형한 타이밍벨트를 제작합니다.

[J] JOINT TYPE

고장력 STEEL CORD를 평행하게 매설한 ENDLESS TIMING BELT 입니다.
고객이 요청하는 길이로 융착하여 공급해 드립니다. NOK로 부터 설비를 도입, 최상의 품질로 제작 공급하고 있습니다.

[L] LINEAR TYPE

고장력 STEEL CORD 를 평행하게 매설한 OPEN-END벨트입니다.
심성이 평행하게 매설 되어있기 때문에 뒤틀림 등의 변형이 없이 안정된 동기전동이 가능합니다.

MA벨트

Series Type 벨트 폭/길이(mm) 치수(mm)
07 10 15 20 25 40 50 75 100
MA3 F 최소길이 600(200)
최대길이10002(3334)
- -
L 1 Roll 길이 (60m) - -
MA5 F 최소길이 600(120)
최대길이10000 (2000)
- -
L 1 Roll 길이 (60m) - -
MA8 F - - 최소길이 600
(75)
1360
(170)
최대길이 24000(3000)
L - - 최대길이 24000(3000)
F.L은 E재질(백색) -는 제작하고 있지 않습니다

AT벨트

Series Type 벨트 폭/길이(mm) 치수(mm)
07 10 15 20 25 40 50 75 100
MA3 F 최소길이 600(200)
최대길이10002(3334)
- -
L 1 Roll 길이 (60m) - -
MA5 F 최소길이 600(120)
최대길이10000 (2000)
- -
L 1 Roll 길이 (60m) - -
MA8 F - - 최소길이 600
(75)
1360
(170)
최대길이 24000(3000)
L - - 최대길이 24000(3000)
F.L은 E재질(백색) -는 제작하고 있지 않습니다

사다리꼴치형(meters)

Series Type 벨트 폭/길이(mm) 치수(mm)
07 10 15 20 25 40 50 75 100
MA3 F 최소길이 600(200)
최대길이10002(3334)
- -
L 1 Roll 길이 (60m) - -
MA5 F 최소길이 600(120)
최대길이10000 (2000)
- -
L 1 Roll 길이 (60m) - -
MA8 F - - 최소길이 600
(75)
1360
(170)
최대길이 24000(3000)
L - - 최대길이 24000(3000)
F는 E재질, J.J은 A(투명) - E(백색)재질 -는 제작하고 있지 않습니다

사다리꼴치형(inches)

형식 Type 벨트 폭/길이(mm) 치수(mm)
025 031 037 050 075 100 150 200 300 300
6.4 7.9 9.5 12.7 19.1 25.4 38.1 50.8 76.2 101.6
XL
(5.08)
F 최소길이 609.6(120)
최대길이10007.6(1970)
- -
J 최소길이 254(50) 558.8
(110)
- -
L 1 Roll 길이 (60m) - -
L
(9.525)
F - - - 최소길이
600.08(63)
1352.55
(142)
-
- - - 10001.25 (1050)
J - - - 최소길이
666.75(70)
- -
L - - - 1 Roll 길이 (60m) - -
H
(12.7)
F - - - - 최소길이609.6
(48)
1358.9
(107)
최대길이 24003 (1890)
J - - - - 최소길이 711.2(56)
L - - - - 1 Roll 길이 50m

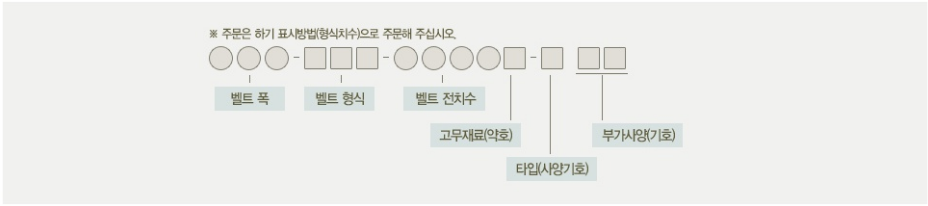

    예1) Flex Type의 경우

  • 050-T10-0238E-F
  • 폭:50mm
  • 형식:T10(pitch 10mm)
  • 전치수:238T

    (길이:238*10=2380mm)

  • 고무재료:E(백색)
  • Type:F(Flex)

    예2) joint Type의 경우

  • 075-L-10144A-J
  • 폭:075inch(19.1mm)
  • 형식:L(pitch 9.525mm)
  • 전치수:144T

    (길이:144*9.525=1371.6mm)

  • 고무재료:A(투명)
  • Type:J(Joint)

    예3) Linear Type의 경우

  • 025-AT5-50ME-L
  • 폭:25mm
  • 형식:AT5(pitch 5mm)
  • 길이:50m
  • 고무재료:E(백색)
  • Type:L(Linear)

    예4) Aramid 심선의 경우

  • 075-L-0144A-JK

재료특성

식품위생법 관련 일본 후생성 1959년 고시 제370호(후생성의 1986 개정 고시 제 85호)를 준수합니다. 고무기구(아기 젖병 등 제외) 및 용기, 포장에 대한 표준규격에 적합합니다.

항목 종류(약호) - U496(A) U497(E) U498(D) UH01(G) (참조) 클로로프렌 고무
기계적 특성 경도 [JIS K 6253] A91 A91 A87 A92 A80
인장강도 (MPa) [JIS K 6251] 45.3 45.3 41.6 40.4 15.7
100%모듈러스 (MPa) [JIS K 6251] 8.5 8.5 6.1 9.2 8.8
파단시 신율 (%) [JIS K 6251] 530 530 590 510 190
인열강도 (N/mm) [JIS K 6252] 110 110 100 110 39
기타특성 내오존성(20%연장 50pphm 40℃x168hrs) [JIS K 6259] 균열없음 균열없음 균열없음 균열없음 균열있음
식품위생법(일본) - 합격 합격 합격 합격 불합격
색상 - 반투명 자연색 백색 반투명 자연색 백색 흑색

*표에 있는 수치는 실제 측정값이며 표준 수치는 아닙니다.

내유성

기존의 합성고무(CR,NBR)와의 비교를 아래의 그림에서 보여줍니다.

  • CR(A70) 50%

  • NBR(A80) 13%

  • U478(A88) 8%

  • U497(A91) 7%

내마모성

아이언러버는 다른 합성고무와 비교하여 우수한 내마모성을 가지고 있습니다 아래 그림은 다른 종류의 합성고무와의 내마모성 비교를 나타냅니다.

  • CR(A70) 340㎟

  • NBR(A80) 420㎟

  • U478(A88) 93㎟

  • U497(A91) 97㎟

아이언러버는 대전방지 사양입니다.

고분자재료로 만들어진 벨트는 사용 중 마찰에 의해 정전기가 발생하여 먼지의 부착, 절연파괴에 의해 반송물의 불량발생의 원인이 됩니다.
U496,U497,U498 및 UH01은 대전방지 사양입니다.

표면 전기 저항치

재료명 표면전기저항치(Ω)
U496 10¹º
U497 10¹º
일반 우레탄 10¹³

*상기 데이터는 시험 결과의 하나의 예로서 성능을 보증하는 것은 아닙니다.

곰팡이방제&향균사양(UH01)

식품 반송 라인 및 습기가 많은 곳과 같은 곰팡이가 발생하기 쉬운 환경에서 사용됩니다.
식품 위생법(일본)에 합격하였기 때문에 식품 등을 벨트에 얹어서 반송하는 것이 가능합니다.

향균특성

벨트에 실제로 접촉하여 배양(30℃에서 24시간)한 후의 세균수

세균종류 대장균(E. coli) (1x10^6) 황색포도상구균(3.6x10^5)
U497 9.2×10^6 5.5×10^6
UH01 10² 미만 10² 미만

*상기 데이터는 시험 결과의 하나의 예로서 성능을 보증하는 것은 아닙니다.

곰팡이 특성

ASTM 방법의 시험(ASTMG-21-70준하여 시험) 28일 후 상태

[시험결과]
U497 시료 면적 60%이상에서 곰팡이 발생

대상균
Fusariumgraminearum 붉은 곰팡이균
Neurospora crassa 빵 곰팡이
phoma 포마
Aspergillus niger 검정 곰팡이

UH01 곰팡이 발생 없음

Penicillium citrinum(penidillium) 푸른 곰팡이
Cladosporium cladosporidides 잿빛 곰팡이
Auredbasidium pullulans 흑효모
Chaetomium globosum 토양 사상균

내약품성

하기 표는 각종 약품 및 오일에 대한 아이언러버의영향도를 나타냅니다. 영향도는 참고 수치이므로 실사용에 있어서는 추가실험이 필요합니다.
벨트를 사용하기 전에 적합성을 확인해 주십시오

평가기호 평가수준
영향없음
미세한 영향 그러나 사용제약은 없음
제한적 사용
x 심각한 영향
화학약품 평가 화학약품 평가 화학약품 평가
초산5% x 수산화 나트륨 수용액 5% x n-헥산
빙초산(38℃) x 수산화 나트륨 수용액 10% x 하이드라진
무수초산 수산화 칼륨 수용액 5% x N-메틸피롤리돈 x
염산 5% x 중크롬산나트륨 20% 아이소옥테인
질산 10% 해수 아이소프로필알코올
황산 20% x 아세톤 x 등유
발연황산 20% x 메틸에틸케톤 x 휘발유
아황산 에틸 알코올 제트연료
메탄산 x 메틸 알코올 아마기름
청산 초산에틸 x 피마자
불화수소산 10% x 사염화탄소 x 나프탈렌
황화수소 벤젠 x 大豆
염소가스 x 이황화탄소 콩기름
삼인산나트륨 수용액 프탈산디옥틸 페놀
구연산 수용액 염화에틸 사염화에틸렌 x
무수브롬(액) x 에틸렌글리콜 자일렌 x
붕산 수용액 산화 에틸렌 연료유A
염화암모늄 수용액 불화규소산 연료유 B
염화칼슘 수용액 폼알데하이드 40% 연료유C
차아염소산 칼슘 수용액 클로로벤젠 × 다이메틸폼아마이드 ×
염화나트륨 수용액 사이클로헥세인 테트라하이드로 퓨란 x
황산암모늄 수용액 디부틸 프탈레이트 톨루엔 x
수산화 암모늄 수용액 글리세린 과산화 수소

사용예

  • 사용목적 및 조건에 부합된 최적의 벨트 라인을 구축합니다 (제조/고객맞춤제작)
  • 우레탄 벨트이기 때문에 시스템 설계가 더욱 다양해집니다.

Linear구동

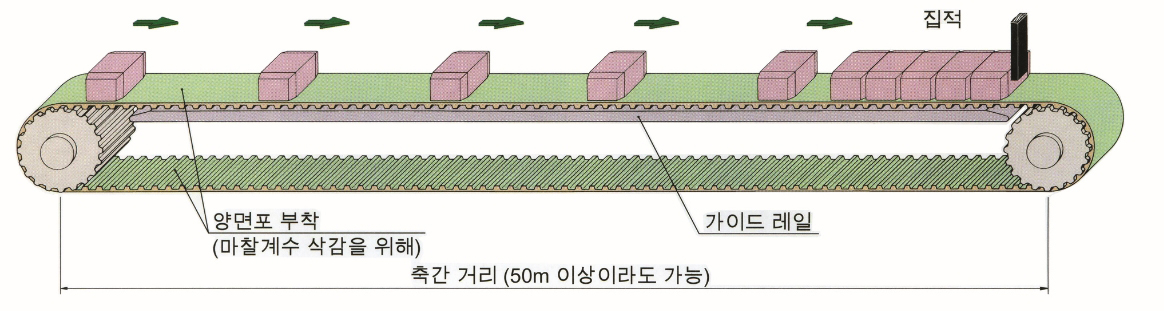

Accumulation반송

  • 벨트에 실제로 접촉하여 배양(30℃에서 24시간)한 후의 세균수

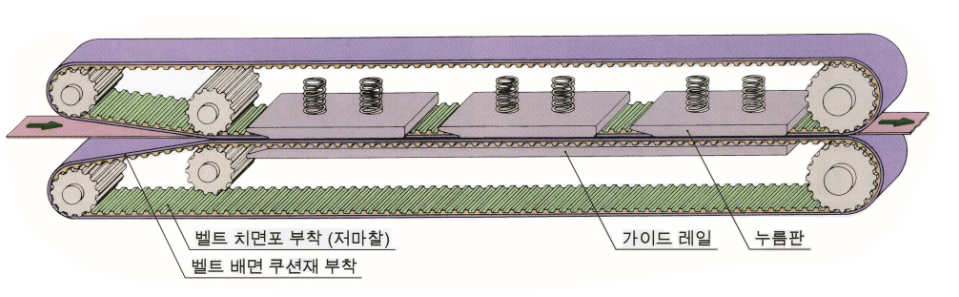

SandWith반송

  • 벨트에 실제로 접촉하여 배양(30℃에서 24시간)한 후의 세균수

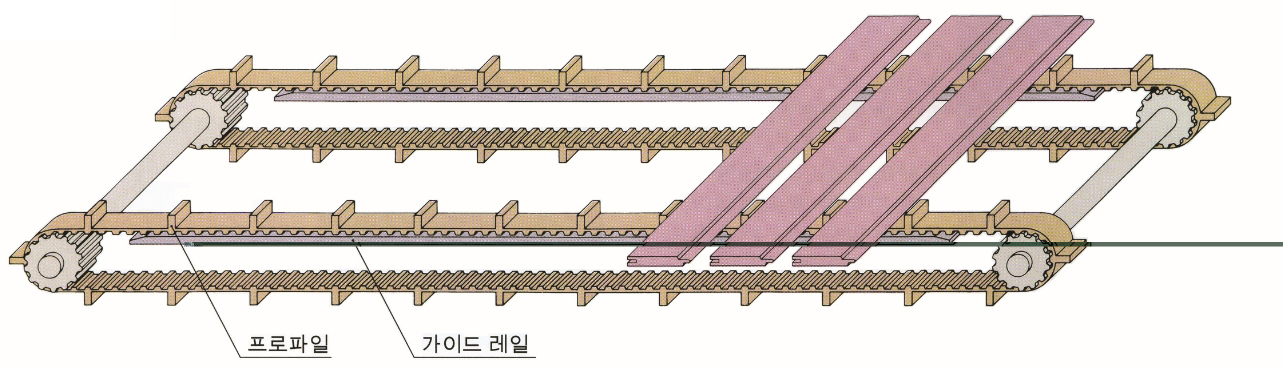

동기반송

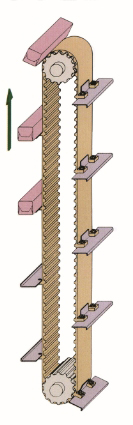

수직반송

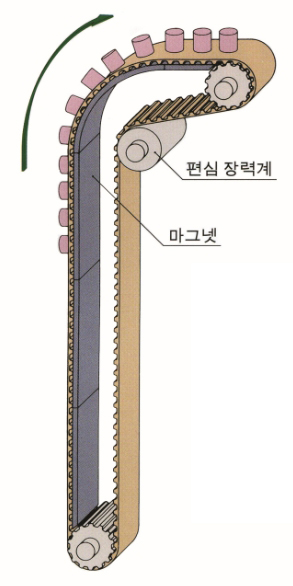

자력반송

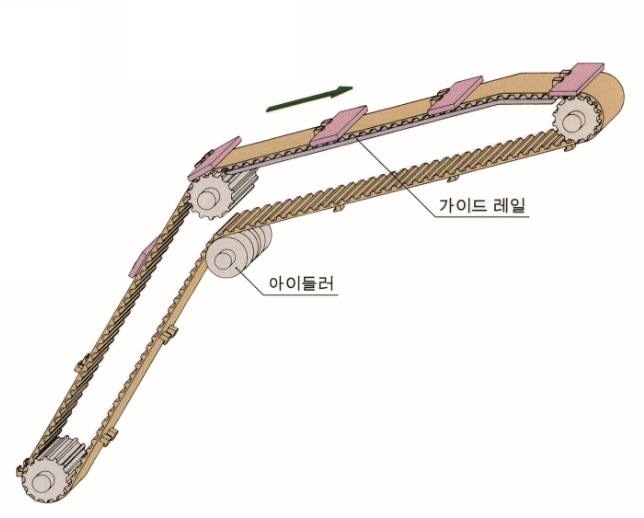

경사반송

V가이드 벨트 조합의 예

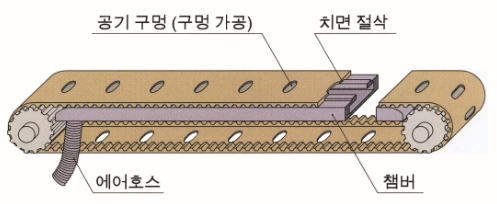

Vaccum반송

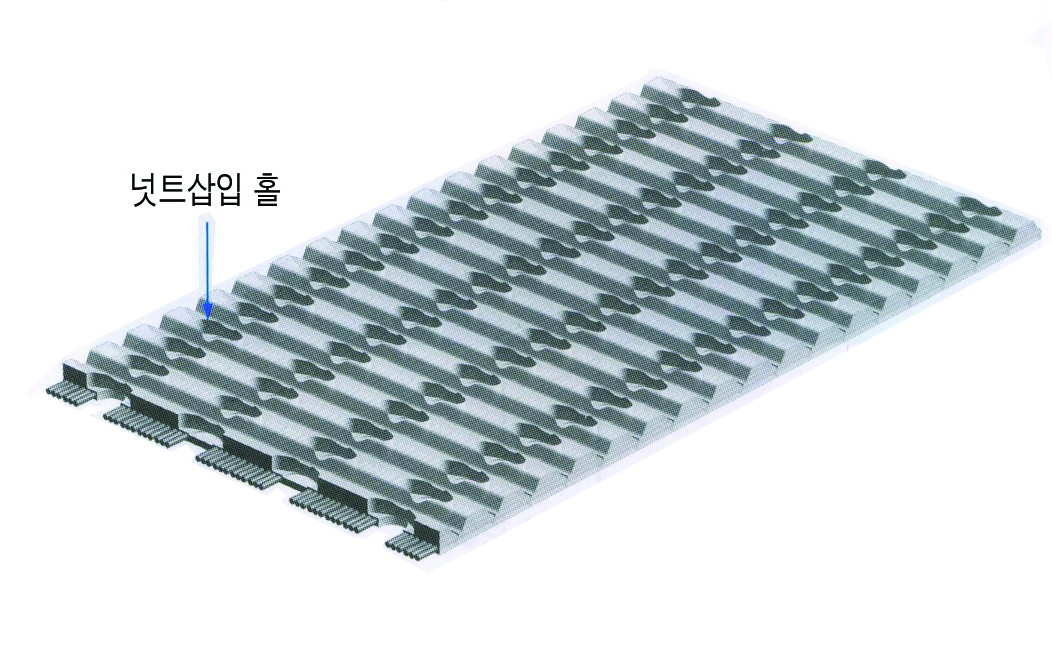

NUT용 자리파기홀을 일체성형하므로

  • 반송조건에 맞춰 어태치먼트를 자유로운 위치에 부착

    가능합니다.

NUT를 벨트에 삽입하는 방식이므로

  • 어태치먼트를 정확한 위치에 부착할 수 있습니다
  • 벨트 치 모양이 AT10과 동일하기 때문에 AT10표준폴리로 사용

    가능합니다.

볼트를 이용한 고정 방식이므로

  • 어태치먼트의 부착이 용이합니다
  • (주의)볼트와 어태치먼트는 별도로 제공하지 않습니다.
  • 제품과 함께 공급되는 전용 NUT 로만 부착 가능합니다.

우레탄 타이밍벨트이므로

  • 동기반송이 가능합니다.
  • 기계적 강도가 우수합니다.
  • 내마모성이 우수합니다.
  • 내오존성이 우수합니다.

조인트 타입이므로

  • 고장력스틸 코드를 평행하게 매설하여 우레탄을 일체

    성형하였습니다.

  • (주의)볼트와 어태치먼트는 별도로 제공하지 않습니다.
  • 길이 960mm이상의 Endless 타이밍벨트로 융착 가능합니다.

치면포 사양이므로

  • 반송 시 부하가 경감됩니다.
  • 반송 시 소음이 줄어듭니다.

제품형상

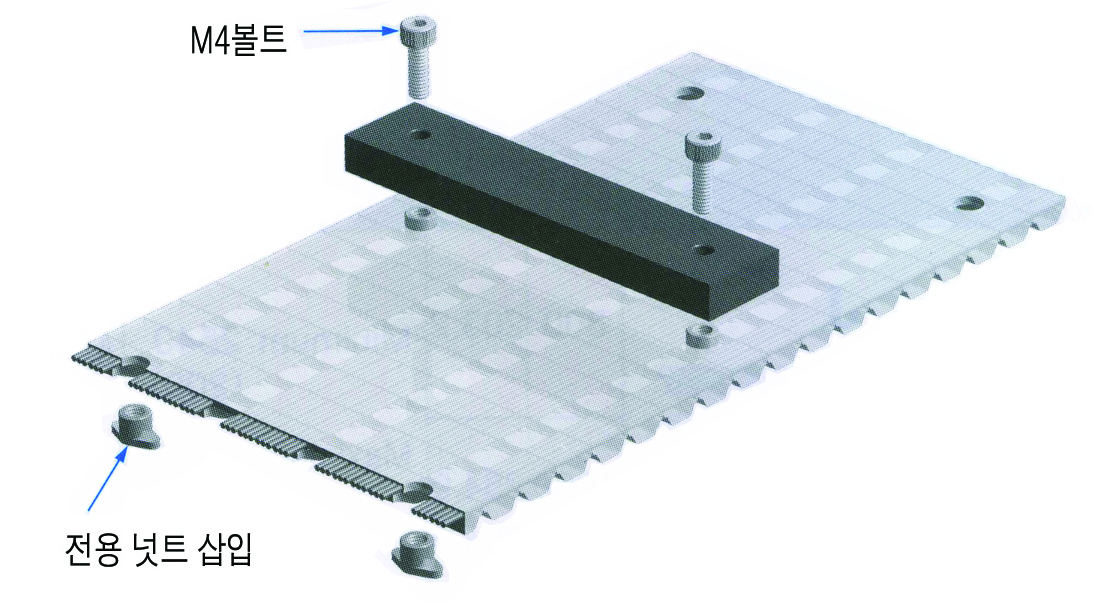

어태치먼트조립방법

전용 NUT

  • 표준소재는 황동입니다.

    (별도표시가 없는 경우는 황동재질로 공급합니다.)

  • 스테인리스재질도 있습니다.

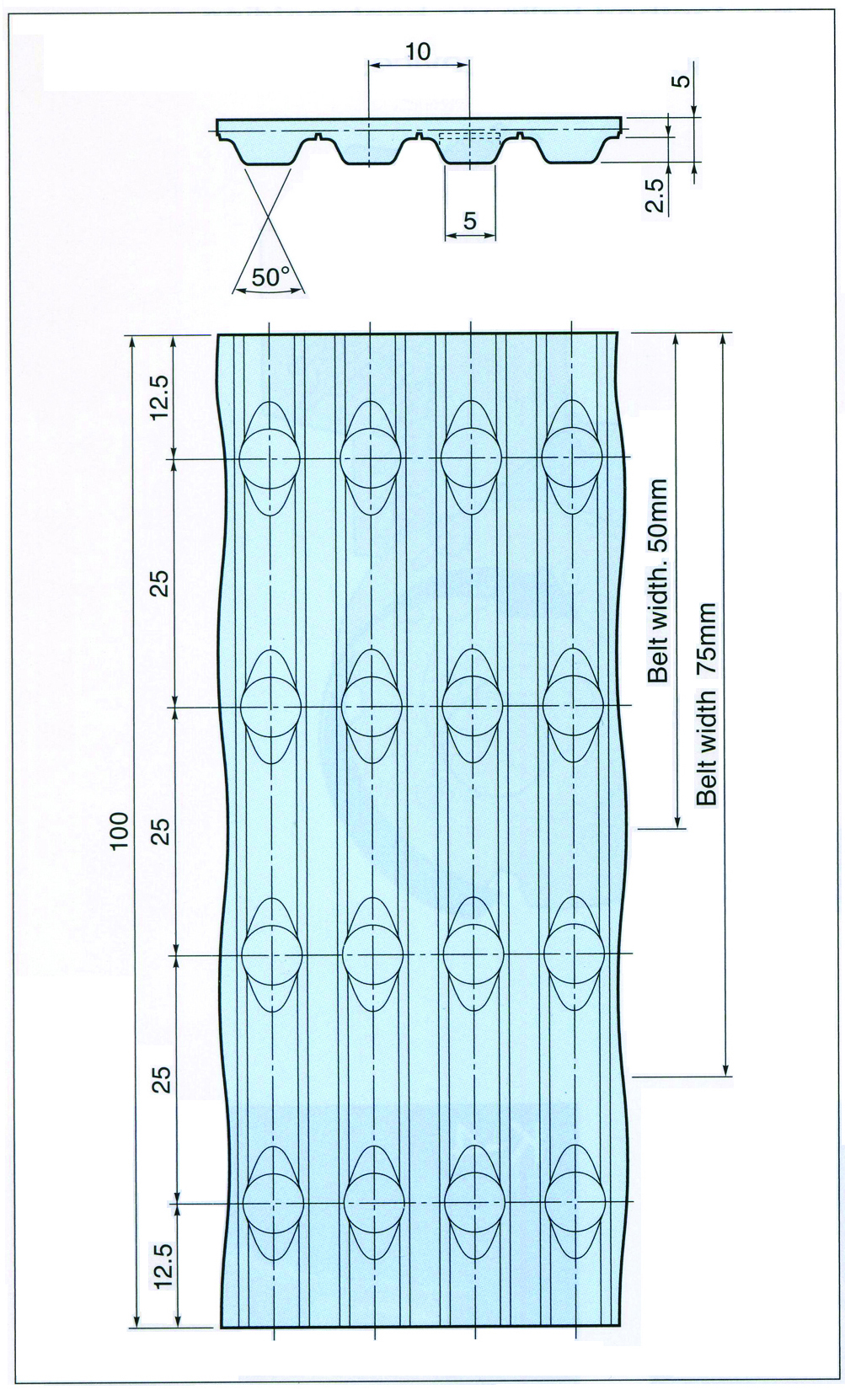

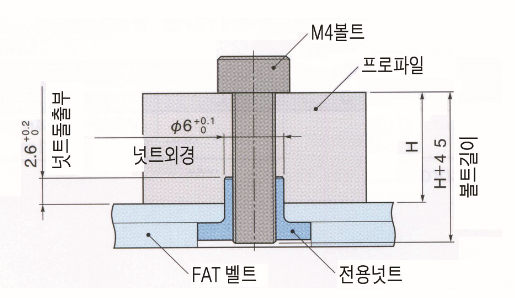

어태치먼트 자리파기치수/볼트길이

볼트의 길이는 어태치먼트의 두께 + 4.5mm를 기준으로 계산합니다.

  • 볼트의 과도한 조임을 피해주세요 (조임토크수치:0.2~0.5Nm)과도한 조임은 벨트의 변형 또는 너트의 회전 등 부조합의

    원인이 됩니다.

  • 볼트의 풀림이 발생할 경우 필요에 따라 풀림 방지제등을 사용바랍니다.
  • 볼트의 끝부분이 벨트보다 나오지 않도록 조정바랍니다.

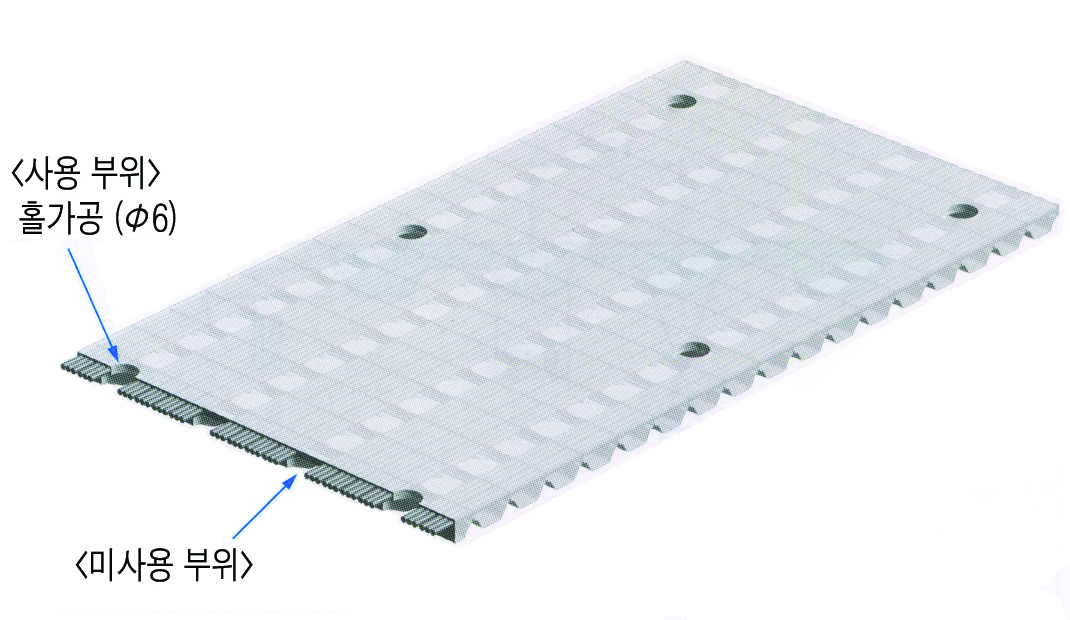

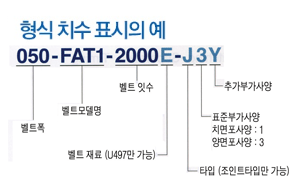

FAT1

    부가사양:Y

    홀가공, 전용 NUT첨부

  • 어태치먼트 장착을 위한 홀가공이 필요한 경우

    피치간경을 별도로 지시바랍니다.
    (홀가공이 필요 없는 경우도 지시바랍니다.)

  • 전용NUT의 필요 수량을 별도로 지시바랍니다.

    (별도의 지시가 없는 경우 홀가공 수와 같은 수로 제작 합니다.)

    Pulley

    최소 풀리 치수는 25치입니다.

  • AT10풀리를 사용합니다.
타입 벨트 폭(호칭 폭) 길이 mm(치수)
050
075
100
최소:960
(96)
최대:40000
(4000)
부가사양
기호
스틸심선
고무재료 U497(E)
부가사양없음 E-JY
치면표:1 E-J1Y
양면표:3 E-J3Y
벨트 폭(mm) 조인트 타입 J
50 1000
75 1500
100 2000

제품의 특징

  • 원호치형에 의한 부드러운 맞물림
  • Backlash가 없고 위치정밀도가 높다
  • 저소음

제품의 TYPE

  • Flex Type

    조장력 Steel Cord를 끊김없이 나선형으로 매설하여 우레탄을 일체성형한 Endless Timing Belt 기계의 축간에 맞추어 임의의 길이의 벨트를 제작

  • Linear Type

    심선을 평행 매설한 Open End Timing Belt

제품의 종류와 용도

  • MA3(3mm pitch) , MA5 (5mm pitch) , MA8(8mm pitch)

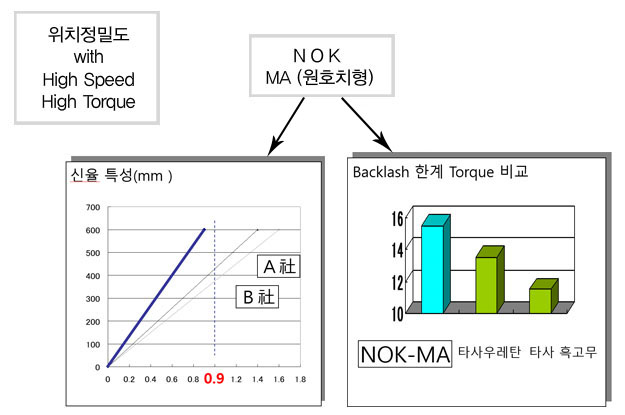

MA Belt (원호치형)의 뛰어난 위치 정밀도
NOK Belt의 내굴곡성은 종래비 10배 (NOK표준심선대비)
  • 타사에 없는 굴곡에 강한(내굴곡)심선을 사용
  • 폐사시험, 다축굴곡에서 종래비 10배의 장력 저하율을 보임
  • MA Belt는 내굴곡심선을 표준사양으로서 채용
  • 표준심선과 강도저하율 시험결과

    -시험전후의 강도저하율
    -표준심선 23%
    -내굴곡선 2%
